檢查和維護電容器組

2020-08-24 11:30:42

電容器組通常不需要太多維護，因為它們是靜態類型的設備，但不要被此陳述所迷惑。電容器因發生故障而產生的危險反應而聞名。

在安裝，檢查和維護電容器期間，應遵循標準的安全規范。此外，根據NESC –國家電氣安全法規，必須遵循電容器組獨有的程序來保護現場操作員和設備。

好的，讓我們描述一下檢查和維護電容器組的八個重要的實踐：

1.電氣間隙和接地

電容器組斷電后，單元中將殘留電荷。因此，在接近它之前至少要等待5分鐘，以便有足夠的時間讓每個電容器單元中的內部放電電阻耗散存儲的能量。

這些電阻器設計用于在5分鐘內將各個電容器單元之間的電壓降低至50 V以下。

注：但是，應將接地引線應用于所有三相，以使電容器組短路和接地。在較大的變電站中，可以使用永久性接地開關來實現此功能。

即使在接地后，建議在人員接觸電容器單元之前將其短路和接地，以確保沒有存儲的能量。

2.膨脹的電容器單元

電容器單元的一種故障模式是鼓脹。過度膨脹的單元表示由于可能的電弧放電條件導致的過熱和氣體生成而導致的內部壓力過大。這些單元應小心處理。

應咨詢制造商有關膨脹單元的處理方法。

3.電容器單元泄漏

電容器組中的另一種故障模式是由于罐的故障而泄漏。處理泄漏液時，請避免與皮膚接觸，并采取措施防止進入眼睛等敏感區域。

電容器絕緣液的處理和處置應遵守州，聯邦和地方法規。

一些電容器單元包含可燃液體，需要小心處理。

4.電容庫重新通電

恢復服務時,請確認已刪除所有為維護目的而安裝的接地連接。

在電容器組斷電和電容器組重新通電之間至少要等待5分鐘,以留出足夠的時間使存儲的能量消

散。

5.初步檢查測量和通電程序

在對電容器組通電之前的初始檢查期間，應采取以下措施：

措施1 –驗證電容器單元的機械組裝是否正確，按照電氣規范的間隙以及所有電容器組的結構是否牢固。

措施2 –可能需要測量組的電容并將測量結果保留為基準數據，以便將來進行比較。

措施3 –檢查電氣連接是否正確安裝以及良好的電氣接觸。確認所有端子連接均已正確擰緊。

檢查各個保險絲的連接，以確保它們緊固并接觸良好。

措施4 –清潔所有絕緣子，保險絲和襯套，以防止臟瓷造成飛弧危險。檢查所有瓷絕緣子是否破裂或斷裂。

措施5 –在給電容器組通電之前，測試所有控件的運行以及負載斷開，斷開和接地開關的操作。

措施6 –在為組供電之前，請驗證各相的電容值，并將其與繼電器設置中使用的協調值進行比較。

電容不平衡不應導致任何一個單元上的電壓超過額定電壓的110％。

措施7 –通電后，立即驗證端子上的電壓升高并將其與計算值進行比較。

同樣，測量并驗證電源電壓，相電流和電容器組的kVAR是否在允許的范圍內。

注：通電后約8個小時，目視檢查熔斷器是否燒斷，保險絲是否鼓起，并檢查電流是否適當。

6.定期檢查，測量和維護

應檢查變電站和配電電容器組，并定期進行電氣測量。

檢查的頻率應由當?shù)貤l件決定，例如環境因素和用于打開和關閉電容器的控制器類型。

7.外觀檢查

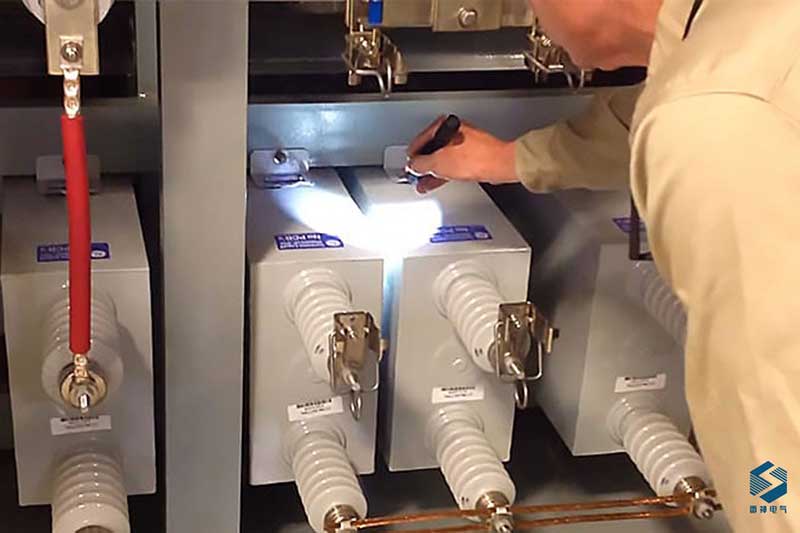

必須對電容器組進行外觀檢查，以檢查電容器保險絲是否燒斷，電容器單元泄漏，外殼凸起，外殼變色和外殼破裂。

注：在進行此類檢查時，請檢查地面是否有溢出的絕緣液體，套管上的絕緣表面是否臟污，電氣接頭是否過熱，開關是否斷開以及保護裝置是否跳閘。

紅外攝像機對于檢查變電站設備的接頭和表面是否過熱非常有用，并且可以保留記錄以備將來參考。應對立桿式電容器進行外部腐蝕檢查。

8.物理檢查與測量

物理檢查和測量應包括連接松動，引線過熱和保險絲管有故障。

應檢查保險絲是否有過熱或其他損壞的跡象。應檢查保護裝置的設置是否正確，包括電流互感器和電壓互感器的位置。

應該測量存儲體的電容，并與之前的測量結果進行比較。
