選擇適合輸送帶的軟起動器

摘要:起動方式比較-傳送帶可以具有許多不同的外觀和使用方向。它是典型的恒轉矩負載,取決于負載的大小,制動力矩的大小從低到高。讓我們看一下較常見的電動機啟動方法,然后為這種應用選擇較合···...


起動方式比較-傳送帶可以具有許多不同的外觀和使用方向。它是典型的恒轉矩負載,取決于負載的大小,制動力矩的大小從低到高。讓我們看一下較常見的電動機啟動方法,然后為這種應用選擇較合適的軟啟動器。

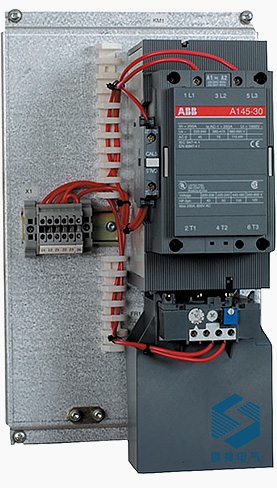

直接在線啟動(DOL)


傳送帶通常需要非常接近或剛好高于電機額定轉矩的啟動轉矩。一個直接在網上開始了正常的鼠籠電機大約給人。根據電機尺寸,型號等,為電機額定轉矩的1.5至2.5倍。



進行直接在線起動時,取決于此高起動轉矩,皮帶和驅動裝置之間存在打滑的風險很高。



變速箱和聯軸器也承受高機械應力。這樣的結果是相當大的磨損,并且經常需要很高的維護成本。有時使用液力偶合器來減小傳遞的扭矩。



該方法昂貴并且需要大量維護。

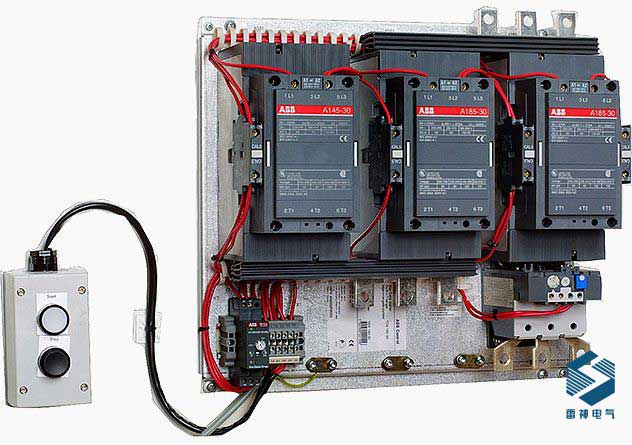

星三角啟動




這是一種減小起動電流和起動轉矩的起動方法。該設備通常由三個接觸器,一個過載繼電器和一個用于將時間設置為星形位置(起始位置)的計時器組成。為了能夠使用這種啟動方法,在正常運行期間必須將電動機三角形連接。



注:如果在啟動過程中負載扭矩接近電動機的額定扭矩(高制動扭矩),則無法使用該啟動方法。



相反,我們使用星三角電機啟動。

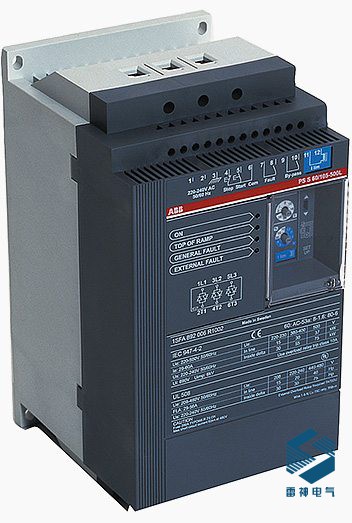

軟啟動




通過使用軟啟動器,啟動扭矩可以減小到仍然能夠啟動傳送帶的MIN值。軟起動器的設置可能性使得可以將轉矩精確地調節到啟動所需的水平。



注:結果是在啟動期間 ,變速箱和聯軸器上的應力MIN,并且皮帶沒有打滑。這樣可以將維護成本降至較低。



當使用軟起動器時,您將收到大約。啟動時為電機額定電流的3至4倍。



選擇合適的軟起動器

正常啟動

短而輕的傳送帶的啟動是典型的正常啟動。對于DOL啟動時間少于5秒的輸送機,請根據電動機的額定功率選擇一個軟起動器。

重載啟動

在某些情況下,傳送帶可能會很長,如果啟動時皮帶已滿載,則啟動時間可能會很長。對于此類應用,請選擇專為重載啟動而設計的軟啟動器。如果選擇的軟啟動器尺寸比電動機的額定功率大一號,并使用30級過載繼電器,則也可以選擇軟啟動器進行正常啟動。



推薦的基本設置:

啟動斜坡:10秒。

停止斜坡:0秒。

(如果是易碎材料,請使用10秒)

初始電壓:40%
