如何為特定的應用需求選擇合適的電容器?

摘要:功率因數校正-確定設施可以從功率因數校正中受益后,您需要為工廠選擇較佳的電容器類型,尺寸和數量。電容器的安裝有兩種基本類型:線性或正弦負載的單個電容器,以及在饋線或變電站的固定···...


功率因數校正-確定設施可以從功率因數校正中受益后,您需要為工廠選擇較佳的電容器類型,尺寸和數量。電容器的安裝有兩種基本類型:線性或正弦負載的單個電容器,以及在饋線或變電站的固定或自動切換電容器組。



就地安裝與集中安裝

負載時單個電容器的7個優點:



1.完全控制//電容器在輕載條件下不會在線路上引起問題

2.無需單獨切換//電機始終使用電容器運行

3.通過更有效地利用電力和降低壓降來改善電機性能

4.電機和電容器可以輕松地一起安置

5。更容易為負載選擇合適的電容器

6.減少線損

7.增加系統容量

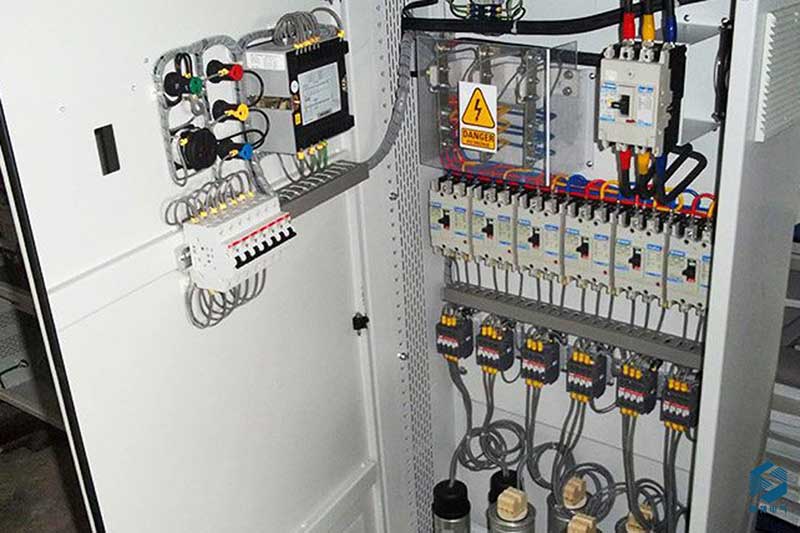

在饋線或變電站中安裝電容器組的3個優點:



1.降低每千伏安成本

2.改善了工廠的總功率因數–減少或消除了所有形式的kVAR費用

3.自動切換可確保準確校正功率因數,消除過電容和產生的過電壓



表1 //個人,固定,自動,組合的優缺點總結



方法               優點                                 缺點

個別電容器 技術上較高效,較靈活                   更高的安裝和維護成本

固定         較經濟,更少的安裝                   靈活性較差,需要開關和/或斷路器

自動     較適合可變負載,防止過壓,安裝成本低   設備成本較高

組合         對于大量電機較實用                   較不靈活



考慮工廠的5個特殊需求

在確定哪種電容器安裝能滿足您的需求時,您必須權衡每種電容器的優缺點,并考慮幾個工廠變量,包括負載類型,負載大小,負載常數,負載容量,電動機啟動方法以及驅動方式。水電費。





1.加載類型//

如果您的工廠中有許多大型電動機(功率為50 hp及以上),則為每個電動機安裝一個電容器并將電容器和電動機一起切換通常很經濟。如果您的工廠包含許多1/2到25 hp的小型電動機,則可以將電動機分組并在配電系統的中心點安裝一個電容器。



通常,對于具有大型和小型電動機的工廠,好的解決方案是同時使用兩種類型的電容器。



2.負載大小//

負載較大的設施得益于單個負載,組合負載以及固定和自動切換的電容器組的組合。另一方面,小型設施可能在控制板上僅需要一個電容器。



有時,只有孤立的故障點需要功率因數校正。如果您的工廠有焊接機,感應加熱器或直流驅動器,則可能是這種情況。如果糾正了為低功率因數負載提供服務的特定饋線,則它可能會提高整個工廠的功率因數,以致不需要額外的電容器。





3.負載恒定//

如果您的設備全天候運行并且負載需求恒定,則固定電容器可提供較大的經濟效益。如果負載是由一周五天的八小時班次決定的,那么您將希望更多的開關單元在負載減少的時候減少電容。





4.負載能力//

如果饋線或變壓器過載,或者希望對已經加載的線路增加額外的負載,則必須對負載進行校正。如果您的設施有剩余安培數,則可以在主饋線上安裝電容器組。



注:如果負載變化很大,則自動切換可能是答案。



5.公用事業計費//

當?shù)仉娏踞槍β室驍?shù)的嚴重性將影響您的投資回報率和ROI(投資回報)。在許多地區,設計較佳的功率因數校正系統將在不到兩年的時間內收回成本。
